Media Loading Procedure
标签碳带安装过程

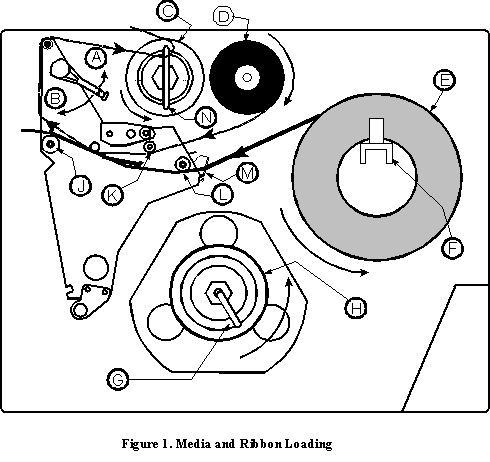

标签安装 （参考图示）
在Tear-off模式下的标签卷安装
1. 把标签卷放置在标签支架上（图中F）。
2. 打开打印机打印头使得打印头开启手柄到开启位置（图中A）。
3. 松开标签导向卡位（图中M），且把标签导向卡位往打印机外侧移动尽可能到底。
4. 把标签开始端整齐剪断且不能露出粘胶，根据打印机标签安装指示图，把标签从下滚轴（图中L）底下穿过，穿过打印头后放置在白色辊轴（图中J）上面。
5. 调整标签导向卡位（图中M）位置直到其碰到标签外侧边缘且不能翘曲为止，然后拧紧卡位螺母。
6. 关闭打印头使得打印头开启手柄到达关闭位置（图中B）。
7. 重要性：执行标签传感器位置调节（标签校准工作）。

标签安装
当安装碳带时，确信碳带已经在碳带供应商上往里推到底了，且不要使用比标签窄的碳带。
1. 把碳带安装在碳带供应商上。
注意：碳带供应轴有两段独立旋转轴组成，每段都有一个弹簧片在其上面，当碳带的宽度宽于里头的一段旋转轴时，这两段旋转轴上的弹簧片保持一致位置是非常重要的。
2. 给碳带做一个引子。把使用的标签揭下来贴在碳带上使碳带厚度变厚以便碳带穿梭，但标签粘在标签上时请不要露出粘胶。
3. 根据碳带安装指示图，打开打印头，把碳带引子穿过打印部件，在上滚轴(图中K）下面和通过白色滚轴（图中J）。
4. 把J状塑料棒（图中N）从废碳带回收轴上拿开。
5. 把碳带引子压在J状塑料棒的长把下面且长把放置于开槽中，且在碳带回收轴绕几圈。
6. 关闭打印头。



用过的碳带的移除

1. 把靠近碳带回收轴的碳带切断。
2. 把J状塑料棒从开槽中稍拉出且摇摆滑动到一侧。
3. 来回摇摆旋转J状塑料棒慢慢地从碳带回收轴上的开槽中拉出。
4. 抓住碳带从碳带回收轴上移出。
5. 把空碳带纸管从碳带供应轴上移走。

重要性：当首次安装标签或不同类型的标签碳带安装时，要执行标签校准过程。在这个校准过程中，打印机自动识别标签的类型，标签的长度，标签和碳带传感器设定和打印模式。
