Media/Ribbon Calibration
标签/碳带校准执行

重要性:
- 当第一次安装打印机或假如打印机不能正确跟踪标签时需执行一个完整的标签校准过程。
- 确信标签和碳带已经被正确安装在打印机上。
- 确信打印机标签传感器均被正确定位以检测标签的间隙Gap,过孔Hole，缺口Notch。标签上传感器必须直接在过孔或缺口的正上方以便使得上传感器起正常功效。

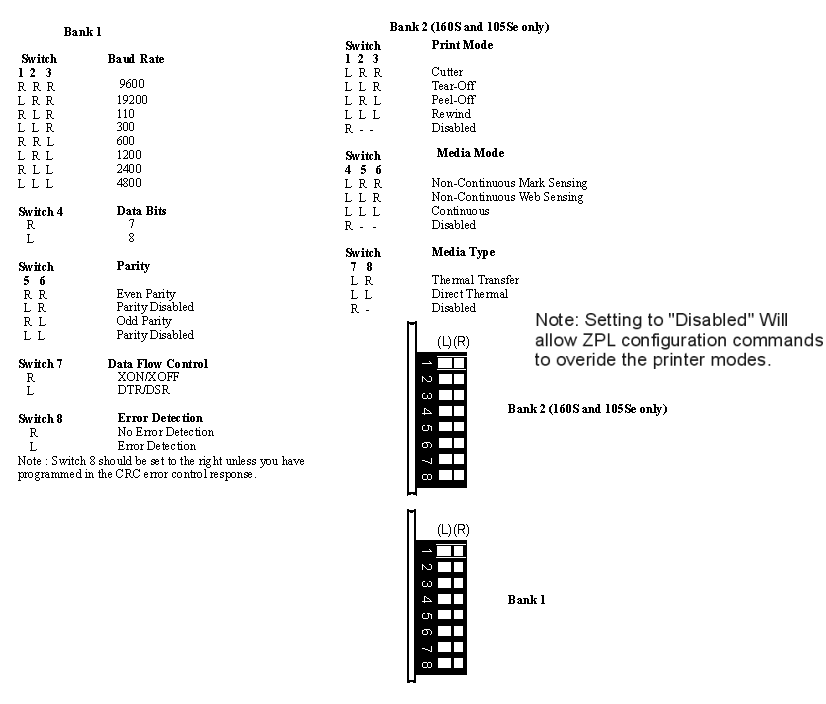

160S和105Se打印机，假如使用标签间隙Gap，过孔Hole或缺口Notch来感测，确信BANK2的拨动开关均被设置成Non-Continuous非连续WEB穿透式标签感测。有关拨动开关的设置请见下图。

标签长度校准

1. 按Mode键直到Calibrate指示灯亮。
2. 按下FEED键且使标签往前进吐纸。
3. 一当标签停止前进，按Mode键一次保存设置值到打印机内存中。


注：以下过程是用来调整标签和碳带传感器的敏感度，假如以上过程校准打印机失效则需要执行以上过程。

完整的标签校准过程
在这个过程中，打印机自动识别标签类型，标签长度，标签和碳带传感器设置和打印方式。

1. 关闭打印机，假如打印机安装了碳带则移走碳带。
2. 揭走足够的标签面纸使得露出标签底纸估计6"寸长。
3. 把揭走标签面纸的底纸穿过标签传感器，关闭打印头。
4. 同时按住Pause键，FEED键和CANCEL键，然后打开打印机电源。当最下面的指示灯（MODE）熄灭时后释放按键。
5. 打印机完成自检，然后DARKEN，POSITION，PRINTHEAD和PAPER/RIBBON是指示灯快速闪烁。
6. 重新安装上碳带，然后按MODE键，打印机打印出标签传感器波形图直到打印机停止打印。此时标签校准过程完成。

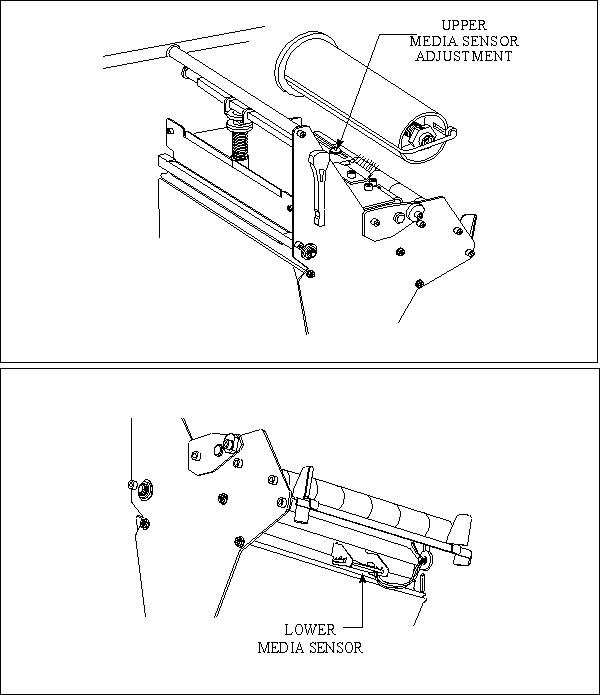

WEB穿透式传感器是用来检测标签格式的顶部位置，其必须正确定位以获得正常的功效。标签下传感器发射出不可见的红外光，这个下传感器发出的红外光能被上标签传感器接收。把这些传感器对准标签间隙位置已获得正常感测功效。

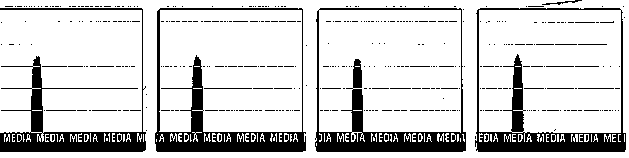

标签传感器波形图Sensor Profile
