独特形状标签的传感器定位
S300, S400, S500, S600
S-系列, XI, XI2, XI3
以下信息是帮助告知Zebra条码打印机使用者如何正确放置标签传感器位置使得标签能够得到正确校正。
S300, S400, S500, S600 型号
标签上传感器调节标尺如下图1所示，这个标签上传感器调节标尺需要正确放置在标签的正确位置上。
S-系列, XI, XI2, XI3 型号
在这些打印机型号中，上下标签传感器必须正确位于标签的上面和下面，下图2指出了这些传感器在打印机上的位置。
ZM系列, S4M 型号
假如当打印机处于开机状态时打印机打印头被打开，你可以看到一个红色发光的，这个就是用来感测黑标的反射式传感器，这是一个可移动的部件使得调整到正确的黑标感测位置，请见下图3。
图4到图8是建议的传感器固定位置，图中箭头所指的位置就是标签传感器应当定位的位置。
|
|
|

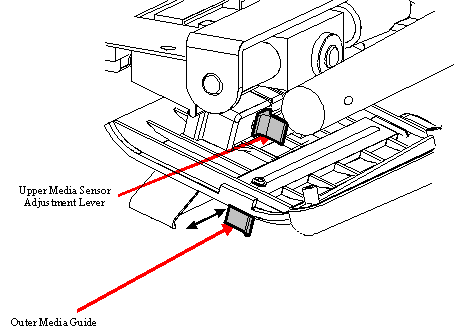

图 1 S300 S400 S500 S600打印机上的标签传感器位置 |
|
|
|

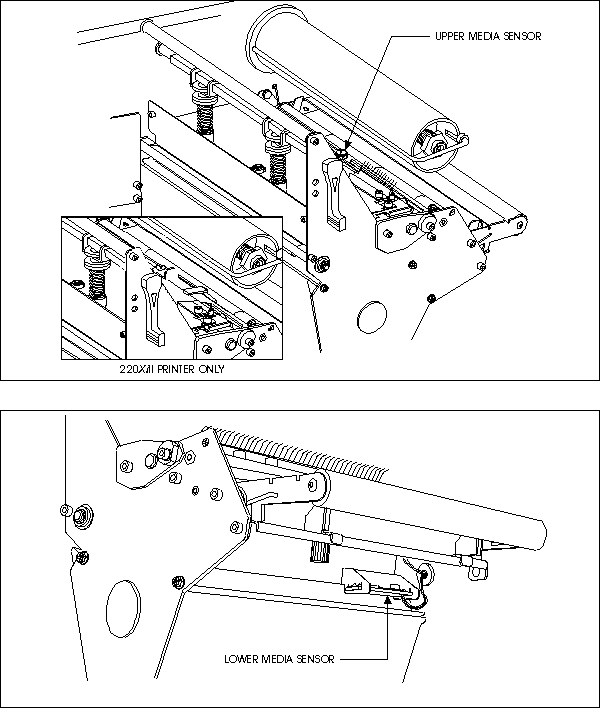

图 2 S-系列,XI's XI2's, XI3's打印机上的标签传感器位置 |
|
|
|
图 3 ZM系列 和 S4M 系列打印机上的传感去位置 |
|
|
|
|

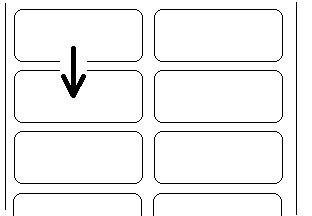

图 4 |

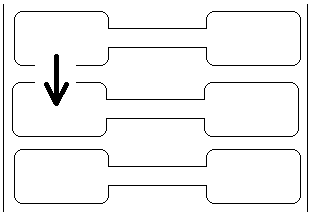

图 5 |
|
|
|
|

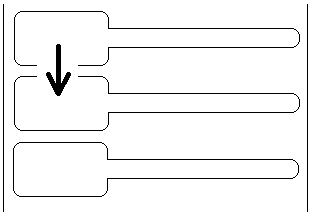

图 6 |

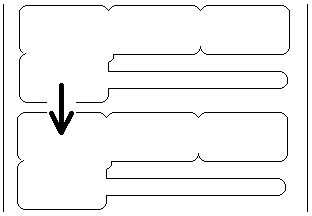

图 7 |
|
|
|
图 8 |
重要提示:
确信使用的标签长度在被使用的打印机参数容许范围之内。
同时打印机的打印模式也决定着最小能校正的标签长度。
| 打印模式 = Tear off 撕离模式 | 打印模式 = Rewind回卷模式 | |
| 最小标签长度 | 最小标签长度 | |
| 105S,105SE, 105SL, 160S, XI, XI2, XI3 |
0.7" （17.78mm） | 0.25"（6.35mm） |
| S300, S400, S500, S600 | 0.63" （ 16mm） | N/A |
