Zebra 105SL条码标签打印机标签和碳带校准过程

Zebra 105SL条码标签打印机缺省默认状态是设置成当打印机开机或关闭打印头且取消暂停后打印机是执行标签校准动作，但假如当打印机开机或当打印头关闭时，标签不能被正确Calibration校准，则需要执行完整的标签和碳带校准过程。

打印机LCD中的“MEDIA AND RIBBON”项使得用户能够设置打印机所用的标签和碳带传感器感应灵敏度，在你的应用中当打印机不能正常地感测标签或碳带请使用这个过程。

校准过程：

1. 确性标签传感器针对所采用的标签其上下传感器位置已经正确定位，且碳带导向板(snap plate)也是正常安装在打印机上。
2. 打开打印机打印头和打印机加电开机。
3. 在LCD显示屏中找到“MEDIA AND RIBBON  - CALIBRATION”项。
4. 按“+” 键并且看到“LOAD BACKING - CANCEL CONTINUE”。

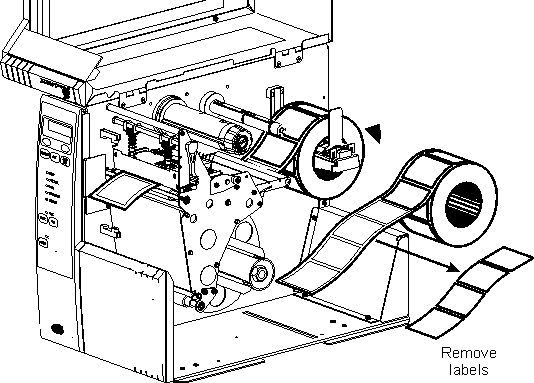

5. 揭走大约8英寸(203 mm)长标签面纸, 足够长度使得只有标签底纸材料通过标签上下传感器（图1所示）。
6. 继续按“+”键并且看到“REMOVE RIBBON - CANCEL CONTINUE”。
7. 把碳带移到外侧或把碳带卸下来，关闭打印机打印头然后按“+”键并且看到“RELOAD ALL - CONTINUE”。
8. 打开打印头，重新安装碳带和把标签往前拉直到标签进入标签传感器位置。
9. 关闭打印头，然后继续按“+”键，此时打印机会前进几张标签，且标签会根据所选择的打印模式停止在相应的休止位置（如在TEAR OFF模式时标签的间隙或过孔位置应当在Tear Bar撕离棒上面）
10. 按FEED键，观察每次标签是否前进一张且其停止的位置是否在相同的位置。




图 1

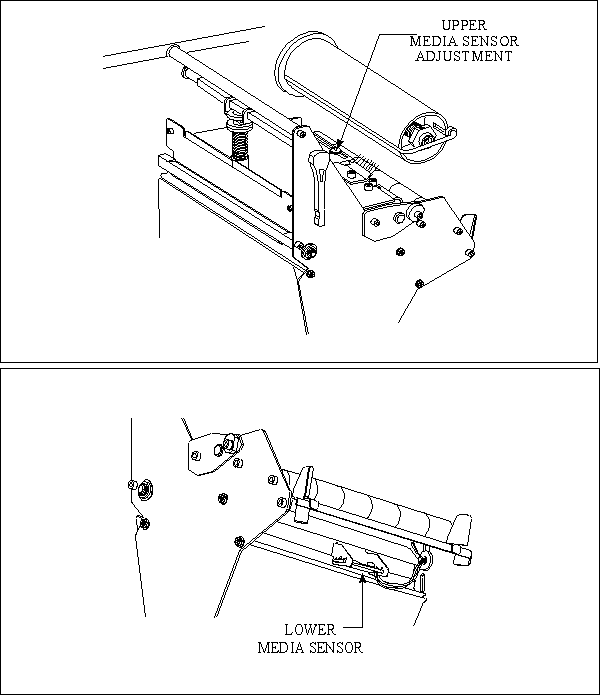

标签上下传感器图：

碳带导向板（Snap板）：
